Приложения и ключевые соображения выбора самосмыкающихся подшипников в гидравлическом оборудовании

Гидравлический механизм работает в суровых условиях, включающих длительное погружение в воду, обысжение отложений и прерывистые тяжелые нагрузки. Традиционные подшипники часто страдают от потери смазки, вызванной коррозией и сниженной надежностью оборудования. Самосмазывание подшипников , известные своей без технического обслуживания, коррозионной стойкостью и устойчивости к истиранию к осадкам, стали предпочтительным раствором для критических установок, таких как ворота Sлuice и насосные станции. В этой статье анализируются типичные сценарии применения и критерии отбора основных подшипников для самосмнования подшипников в гидравлическом оборудовании, Drawi

I. Типичные применения самосмыкающихся подшипников в гидравлическом оборудовании

Sлuice Gate Goat Sлiders и направляющие колеса

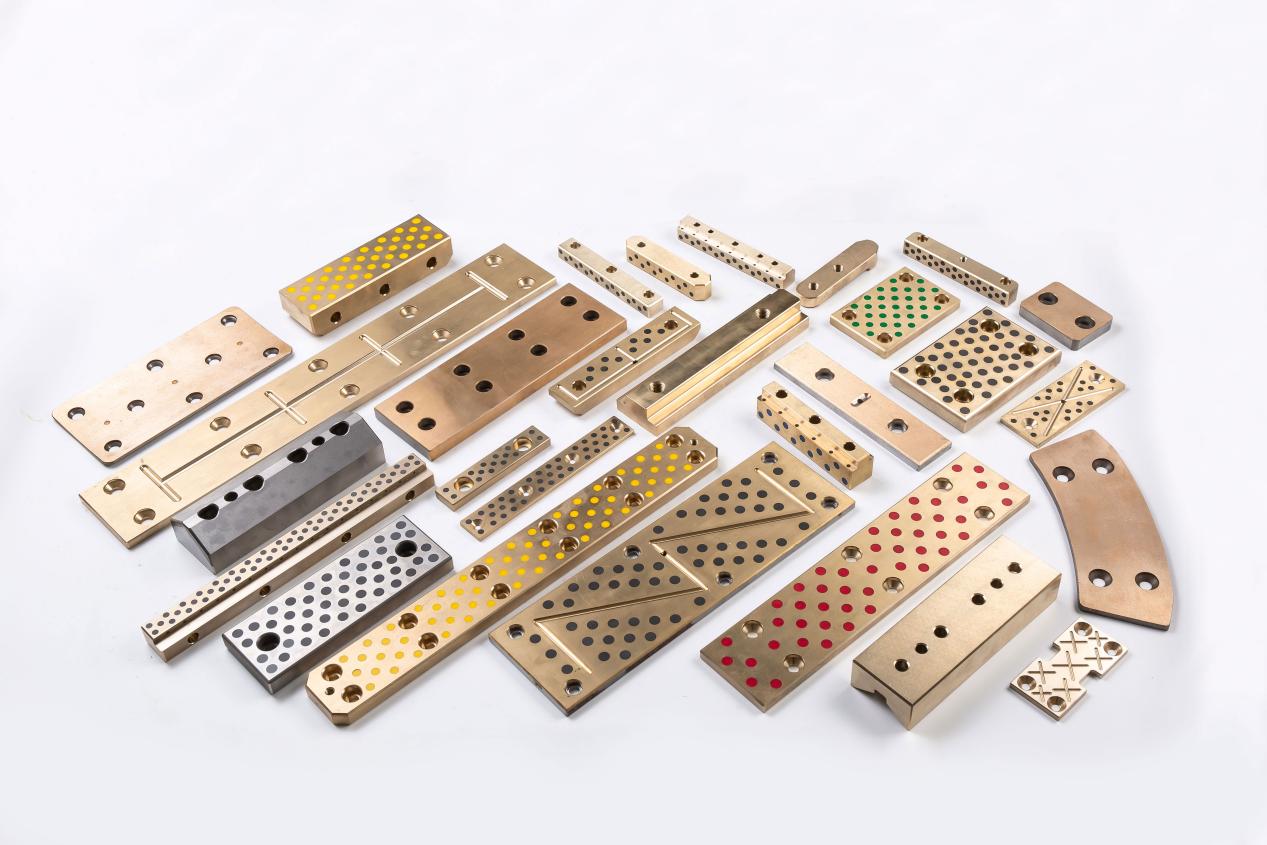

л Подшипники слайдера: подъемники для ворот шлюза непрерывно погружаются в воду, наполненную отложениями. Гидравлический проект реки Янцзы принял самосмазывающиеся подшипники на основе нержавеющей стали на основе нержавеющей стали с поверхностным композитным покрытием. После пяти лет непрерывной работы в воде с концентрацией отложений 2 кг/м³ глубина износа составляла всего 0,25 мм, что в четыре раза в четыре раза по сравнению с традиционными бронзовыми втулками и снижением колебаний силы поднятия на 30%.

л Системы направляющих колесных вала: Графитовые подшипники сплава Учитывайте стабильные коэффициенты трения 0,08–0,12 во влажной среде. Полевые испытания в трех ущельях заблокировали блокировку ущелья, продемонстрировали снижение шума поднятия с 85 дБ до 72 дБ и повышение точности синхронизации на 20%.

Системы насоса и турбинного вала

л Подшипники с глубокодушным насосом: инженерные пластиковые самосмазывания (например, углеродное волокно Peek) выдерживают высокие линейные скорости (до 10 м/с) и осевые вибрации. Полевые измерения на насосной станции для диверсии на насос с юг-сетью зарегистрировали значения вибрации вала ≤2,5 мкм, снижение на 60% по сравнению с подшипниками металлов.

л Грубальные валы турбины: керамические самосмазывающиеся подшипники (SIC Graphite) в водных потоках, содержащих частицы микро-кварцевых частиц (диаметр ≤0,1 мм), демонстрировали годовую глубину износа <0,05 мм. Пост-ретрофитовые испытания на гидроэнергетической станции Юньнана сокращают время отклика регулировки направляющей лопака на 15%.

Шормоуров

л Подшипники Dredger Cutterhead: многослойные композитные подшипники (покрытие для медного сплава в стальной поддержке) выдерживают переходные воздействия, превышающие 50 МПа. Тематическое исследование, проведенное голландской компанией по дноуглубительным, сообщило о 6000-часовом сроке обслуживания в отложениях, содержащих фрагменты раковины, утроив интервалы обслуживания.

л Гидравлические схватывающие суставы: Самосмения сферических подшипников (например, GE-тип) сопротивляется погружению соленой воды и высокочастотных колебаниях. Полевые испытания на дноуглубительных сосудах в порту Чжушан продемонстрировали 70% улучшение коррозионной устойчивости морской воды по сравнению с обычными подшипниками.

Приводы для водопроводных клапанов

л Втулки с стеблем клапана: подшипники на основе ультра высокой молекулярной массы полиэтилена (UHMWPE) с коэффициентами трения, до 0,05 пониженного крутящего момента поднятия клапана от 1200 н · м до 800 Н · м в крупном проекте переноса воды, что обеспечивает значительную экономию энергии.

л Опора вала клапана бабочки: композитные подшипники с волокнами PTFE, работающие со скоростью 30 циклов в день, демонстрируют глубину износа <0,1 мм после 100 000 циклов, что соответствует требованиям ISO 5208 утечки класса A.

II Ключевые факторы выбора и технические характеристики

Устойчивость к коррозии и профилактика биологического развития

л Пресноводные среды: распределять приоритеты на медных или инженерных пластиковых подшипниках.

л Среда морской воды: требуют 316L из нержавеющей стали или подложки Hasteллoy, соответствующих стандартам коррозии соляного распыления ASTM G48 (720 часов без ячеек).

л Устойчивость к водорослям: исследования показывают, что подшипники с шероховатостью поверхности ra ≤ 0,2 мкМ снижают микробную адгезию на 80%.

Сопротивление иеразации ила

Адаптивность температуры и давления

л Подшипники насоса с глубоким сквозном должны противостоять изменению температуры воды от 0 ° C до 80 ° C, а статическое давление воды-10 МПа. Подшипник на основе PEEK демонстрировал скорость термического расширения всего 0,3% при 80 ° C, что значительно ниже, чем в 1,5% Nyлon.

л Согласно стандартам ISO 4378-4, гидравлические подшипники должны пройти 500-часовые испытания водных струй высокого давления (давление 15 МПа, скорость потока 20 м/с).

Нагрузка и начало характеристики

л Статическая нагрузка с длительным погружением (например, поддержки затворов): выбор подшипников на основе меди с способностями поверхностного давления ≥50 МПа (стандарт GB/T 23894).

л Высокочастотная стартовая стоп (например, управление насосом/клапаном): используйте подшипники на основе PI, способные к 10⁶ циклам стартовой стоп (в пять раз выше, чем металлические подшипники).

Экономические и экологические соображения

л Согласно отчету о мировом рынке гидравлических механизма гидравлического механизма, самосмноенные подшипники снижают общие затраты на жизненный цикл на 30–40% по сравнению с традиционными решениями:

л Годовые расходы на техническое обслуживание большой насосной станции снизились с 480 000 юаней до 180 000 юаней.

l Время замены подшипника ворота сокращалось с 8 часов до 2 часов на экземпляр.

l Сценарии контакта с питьевой водой требуют сертификации NSF/ANSI 61, запрещающих материалов, содержащих свинец, кадмий или другие опасные вещества.

Iii. Промышленные тенденции и рекомендации по выбору

Технологические границы

l Технология бионической поверхности: подшипники с канавкой, вдохновленными акульеской, уменьшает гидравлическое сопротивление на 15%, применяемые в энергоэффективных модернизациях больших насосных станций.

l Интегрированный интеллектуальный мониторинг: водонепроницаемые подшипники датчика вибрации NMB обеспечивают мониторинг исцеления и износа в режиме реального времени.

Практические рекомендации по отбору

l Расстанавливают приоритеты продуктов, сертифицированных в соответствии с ISO 4378 (тестирование скольжения) и AWWA C540 (стандарты водоснабжения).

l Гидравлические подшипники должны включать дренажные каналы или самоочищающиеся конструкции, чтобы предотвратить наращивание отложений и захват.

l Требуйте, чтобы производители предоставили отчеты о водной скамейке, насыщенной наложениями (рекомендуется: 500-часовые тесты на водную реактивную реактивную реактивную реактивную реактивную реакцию в высоком даче).

Zhejiang Mingxu Machinery Machinery Machine Co., Ltd. , w В течение десятилетия знаний в области научно-исследовательских и производства самосмазывания и производства получила положительную обратную связь от производителей гидравлических машин. Для запросов, пожалуйста контакт: [email protected] .
