Различия применения и критерии отбора для квадратных фланцев, круглых фланцев и обрезанных фланцев

В качестве критических компонентов для соединения трубопроводов и оборудования, Втулка втулка втулка инкрустации самосмазывания подшипников непосредственно воздействуйте на производительность герметизации, эффективность несущей нагрузки и пригодность применения. Квадратные фланцы, круглые фланцы и обрезанные фланцы (нерегулярные фланцы) служат четкому промышленным ролям из-за их геометрических различий. В последние годы, поскольку требования к модульной конструкции и пространственным ограничениям усилились, надлежащий выбор фланца стал ключевым смыслом в снижении затрат на установку и продлении продолжительности жизни системы.

Ключевые различия и типичные применения трех типов фланца

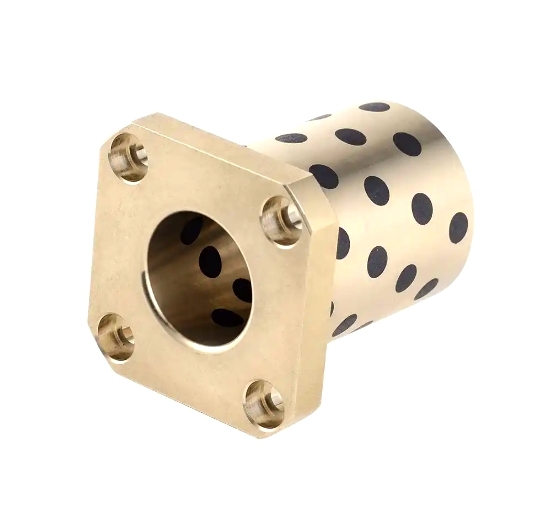

Квадратные фланцы

Структурные особенности: прямоугольный с четырьмя прямоугольными или округленными краями; отверстия для болтов симметрично распределены на всех четырех сторонах.
Основные преимущества:

л Высокая жесткость и устойчивость к деформации: квадратные структуры демонстрируют на 15-20% более высокий модуль секции против изгиба, чем круглые фланцы того же размера (сравнительные данные ASME B16.5), что делает их идеальными для сценариев с тяжелой нагрузкой или вибрациями.

л Сильная пространственная адаптивность: прямоугольные края облегчают бесшовную интеграцию с оборудованием оборудования или структурами рамы, минимизируя нестандартную обработку.

Типичные приложения:

л Гидравлические трубопроводы в строительном оборудовании (например, многопользовательские блоки клапанов в экскаваторах).

л Входное/выпускное герметизация для оборудования для распределения электроэнергии в стиле шкафа (рейтинг защиты IP67).

л Модульные сварки интерфейсы для сегментов судостроения (тематическое исследование Hudong-Zonghua Shipbuiлding 2023).

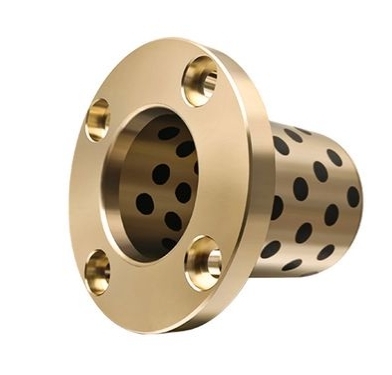

Круглые фланцы
Структурные особенности: стандартное кольцо с отверстиями для болтов, равномерно распределенные по окружности, соответствующие основным стандартам, таким как ASME, DIN и GB.
Основные преимущества:

л Единое распределение напряжений и производительность герметизации: круговая симметрия обеспечивает равномерное распределение напряжений под давлением, улучшая консистенцию сжимаемости прокладки на 30% (экспериментальные данные давления 2021).

л Высокая стандартизация: более 80% промышленных трубопроводов принимают круговые фланцы, предлагая прочную запасную часть взаимозаменяемости.

Типичные приложения:

л Трубопроводы высокого давления в нефтехимической промышленности (PN40 и выше оценки).

л Фланцевые соединения для башен ветряных турбин (большие диаметры, превышающие DN2000).

л Чистые трубопроводы в биофармацевтическом производстве (316L из нержавеющей стали EPDM).

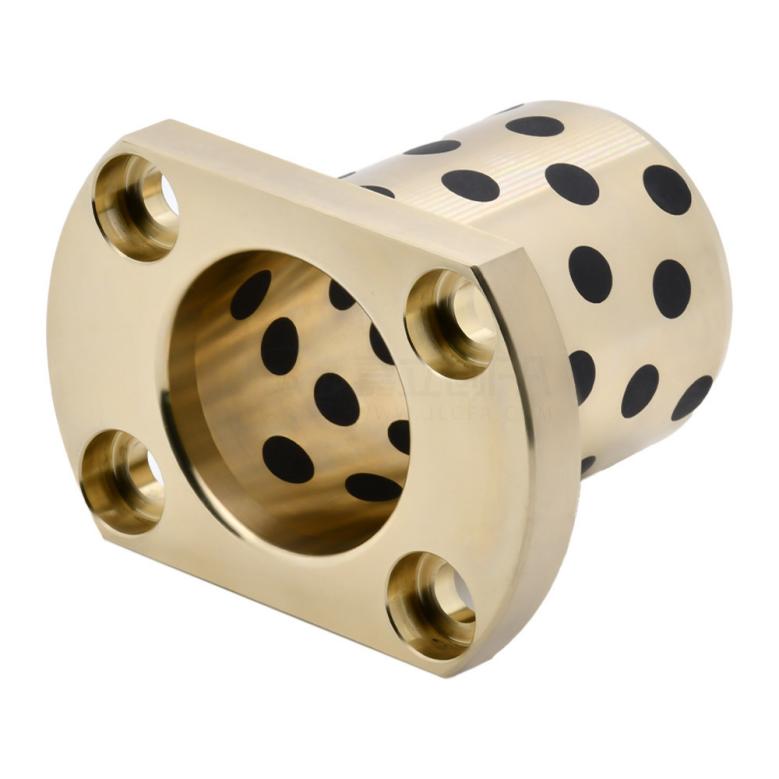

Подстриженные фланцы
Структурные особенности: круглые фланцы с локально вырезанными или штампованными асимметричными краями, обычно с однопольными или многосторонними сплюсными конструкциями.
Основные преимущества:

л Оптимизация пространства: обрезанные секции избегают помех с соседними компонентами, снижая зазоры установки до 5 мм (например, автомобильные выхлопные трубы, обходные турбины).

л Легкое снижение материала: экономия веса на 10–25% после обрезки, подходящая для мобильного оборудования (например, топливные трубопроводы в дронах).

Типичные приложения:

л Компактные трубопроводы в автомобильных моторных отсеках (например, двигатели Voлkswagen MQB EA888).

л Асимметричные макеты в гидравлических системах авиации (например, трубопровод Airbus A350 Fuseлage).

л Внутренние соединения для полупроводниковых камер оборудования (отделаны, чтобы избежать роботизированных рук в обработке пластин).

Логика выбора (на основе стандартов ISO 5211 и GB/T 9119)

Шаг 1: Расстановка условий работы

Типы нагрузки:

л Сценарии вибрации/удара → Опт для квадратных фланцев (высокая жесткость изгиба).

л Единое давление/требования к высоким уплотнениям → Круглые фланцы (стандартизированные поверхности герметизации).

л Пространственные ограничения/легкие потребности → обрезанные фланцы (индивидуальное предотвращение зазора).

Средние характеристики:

л Коррозионные жидкости → Круглые фланцы (зрелые процессы накладки/покрытия).

л Высокотемпературные газы → квадратные фланцы (компенсация термического расширения верхнего болта).

Шаг 2: Условия установки сопоставления

Морфология связанных объектов:

л Квадратные контейнеры/рамы → квадрат Твердое смазывание подшипника фланец (уменьшенные переходные части).

л Круглые трубопроводы/вращательное оборудование → Круглые фланцы (высокая коаксиальность).

л Нерегулярные камеры оборудования → обрезанные фланцы (локализованная фитинга).

Частота обслуживания:

л Высокочастотная разборка → Круглые фланцы (стандартная совместимость инструмента).

л Одноразовая инкапсуляция → обрезанные фланцы (приоритетное использование пространства).

Шаг 3: Оценить стоимость и цепочку поставок

l Массовое производство: круглые фланцы (стандартизированная инвентаризация, время выполнения закупок ≤3 дня).

l Маленькая настройка: квадратные/отрисованные фланцы (обработка ЧПУ, время заказа 7–15 дней).

l Экстремальные среды: глубоководные/аэрокосмические → круглые фланцы (процессы ковки зрелых титановых сплавов).

Сравнение данных отраслевых приложений (2020–2024)

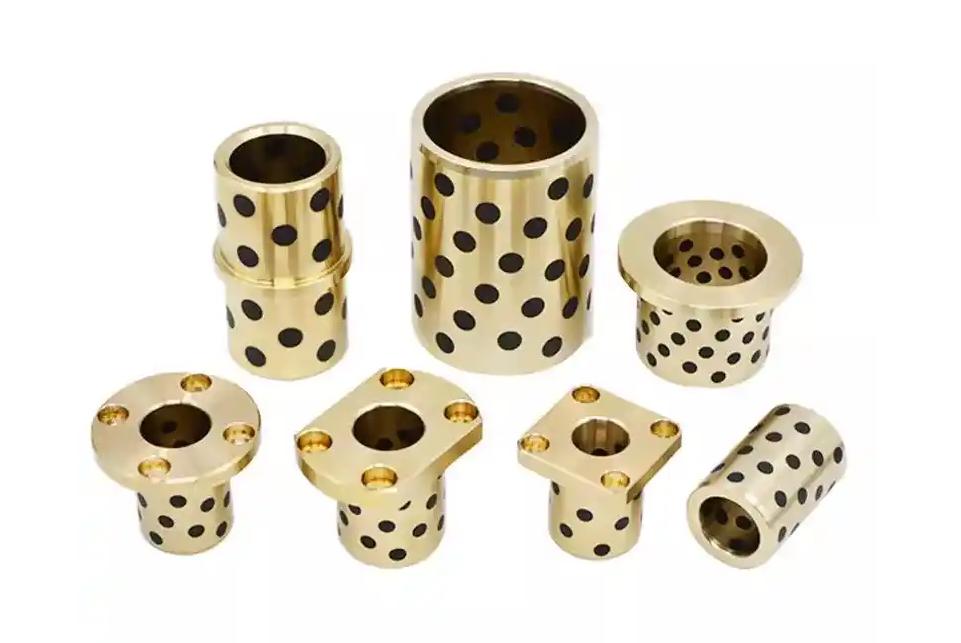

Zhejiang Mingxu Machinery Machinery Machine Co., Ltd. Профессиональный производитель скользящих подшипников может разработать фланцы в различных формах, адаптированных к вашим условиям, защищая ваши производственные потребности. Для пользовательских запросов на продукт, пожалуйста, свяжитесь с нами по [email protected] .
