LMFP/LMKP/LMHP Пилотный фланцевый линейный подшипник движения

Пилотный фланговый линейный подшипник движения спроектирован с универсальным механизмом скольжения, который может включать либо скользящее колесо, точное скользящее колесо, ролик с высокой пропускной способностью, игольчатую в сборе ролика или специализированную слайд-пластину, в зависимости от требований к нанесению. Эта основная конструкция дополнительно усиливается встроенной внешней сферической поверхностью и прочным монтажным фланцем. Ключевой отличительной особенностью этого подшипника является его оптимизированная внутренняя геометрия, которая включает в себя точно определенное давление и углы контакта. Эти углы тщательно откалибруются, чтобы подшипник эффективно управлял существенными осевыми нагрузками, сохраняя при этом исключительную структурную жесткость и точность вращения на протяжении всего его эксплуатационного цикла.

Компонент фланца играет решающую роль, предоставляя надежный интерфейс привязанности, позволяя надежно закреплено подшипникам к кадрам с помощью машин, корпусах оборудования или конструктивных опорах с минимальными усилиями по выравниванию. Этот подшипник превосходен в требовании промышленной среды, где необходимо устойчивость к тяжелым осевым силам и точным вращательным контролем, что делает его особенно хорошо подходящим для высокопроизводительных приложений, таких как шпинции с точным машинным инструментом, системы подвески железнодорожных транспортных средств и другие механические сборки, требующие надежного линейного руководства под нагрузкой. .

Получить цену

PREV：LMFP…L/LMKP…L/LMHP…L фланцевый подшипник линейного перемещения с двойным широким позиционированием и пилотным управлением NEXT：Подшипник линейного перемещения с двойным фланцем LMF…L/LMK…L/LMH…L

Внедрение продукции
Параметр
описание материала
Связаться с нами

Особенности продукта

1 Может работать в течение длительного времени в безмасляных условиях.

2 Больше подходит для условий работы на низких скоростях и тяжелых нагрузках, обладает хорошей износостойкостью и чрезвычайно низкое трение.

3 Подходит для ситуаций, когда образование масляной пленки затруднено, например, при возвратно-поступательном движении, вращении и прерывистые движения.

4 Устойчив к коррозии и окислению.

5 Не требует обслуживания и имеет длительный срок службы.

Почему стоит выбирать безмасляные подшипники

Сокращение производственных затрат

Нет необходимости в устройстве подачи масла, отверстии для впрыска масла или масле. обработка канавок, что может значительно сэкономить производственные затраты.

Сокращение эксплуатационных расходов

Это значительно сокращает использование смазочного масла, сокращает необходимость технического обслуживания оборудования, и позволяет избежать скрытых опасностей, вызванных недостаточной подачей масла, эффективно снижая операционные затраты.

Сократите время проектирования

Безмасляная конструкция упрощает конструкцию изделия и эффективно экономит время проектирования. Мы профессионалы Поставщики ODM LMFP/LMKP/LMHP Пилотный фланцевый линейный подшипник движения

Способствует охране окружающей среды

Не требуется переработка отработанного масла, что также полезно для защиты окружающей среды.

Области применения

Высокая температура

·Сталелитейный завод

·Плавильная печь

·Сушильное оборудование

·Печь для выпечки

·Тепловой контроллер

Водонепроницаемый

·Ворота плотины

·Помпа

·Структура переключателя жидкости

·Морские структуры

·Доковое и иловое оборудование

Химическая индустрия

·Химический завод

·Гальваническое оборудование

·Оборудование для очистки сточных вод

·Красильное оборудование

·Оборудование для нефтепереработки и химической переработки

Энергия

·Ветровая энергия

·Новая энергия

Корабль

·Палубный кран

·Якорь

·Крышка люка

· Руль направления

·Подъемные машины и подъемно-кольцевое оборудование

Производство автомобилей

· Штамповочная форма

·Сварочная конструкция

·Линия покраски и сушки

·Металлический конвейер.

·Станки

Тяжелая индустрия

·Оборудование для производства стальных труб

·Шинные и бумажные фабрики

·Электростанция

·Соединительный переключатель оборудования для литья под давлением

Строительство, Горное дело, Погрузка

·Смесители, измельчители, пульверизаторы

·Строительная техника

·Горное оборудование

· Шатунные подшипники

Мосты и подъемные рельсы

·Подшипники моста

·Балки, мосты, подвесные мосты

·Реакторы, связанные с ядерной энергетикой

·Парогенератор

ЛMФон (K) P ··· UU (смол)

Этот тип представляет собой серию метрических измерений, широко используемые в Азии и
Другие страны.

Все модели могут быть сделаны с помощью NicklelaТed в соответствии с требованиями клиентов, с функцией RusТ-Roof.


ЛMФонP ··· UU	Лmkp ·· uu

Номинальный вал диаметр мм	ЛMFP ··· UU	Масса (9)	Lmkp ·· uu	Масса (g)	Основные измерения и терпимость
					доктор		Дюймовый		L
					мм	Толерантность мкм	мм	Толерантность мкм	мм	Толерантность мкм
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	± 300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1 060	LMKP40UU	880	40		60		80
50	LMFP50UU	2200	LMKP50UU	2000	50		80		100
60	LMFP60UU	3000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

Основные измерения и терпимость								Эксцентриситет мкм	Квадратность мкм	Базовый рейтинг нагрузки
Фланец										Базовый рейтинг нагрузки
я мм	Дф мм	K мм	Т мм	Дп мм	Х мм	У мм	Z.... мм			Динамика C n	Статический Ведущий
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1670	3.140
13	96	75	13	78	9	14	8.1			2160	4020
13	116	92	13	98	9	14	8.1			3820	7 940
18	134	106	18	112	11	17	11.1	25	25	4700	10000

LMF (k) P ··· GА (высокотемперационный устойчивый статей)

Этот тип представляет собой серию метрических измерений, широко используемые в Азии и других странах.

Все модели могут быть сделаны с помощью NicklelaТed в соответствии с требованиями клиентов, с функцией Rust-Roof.


LMFP ··· Газету		LMKP ··· GА

Номинальный вал диаметр мм	LMFP ··· GA	Масса (g)	LMKP ··· GA	Масса (g)	Основные измерения и терпимость
					доктор		Дюймовый		L
					мм	Толерантность мкм	мм	Толерантность мкм	мм	Толерантность мкм
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	± 300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1 025	40		60		80
50	LMFP50GA	2200	LMKP50GA	2000	50		80		100
60	LMFP60GA	3000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Основные измерения и терпимость								Эксцентриситет мкм	Квадратность мкм	Базовый рейтинг нагрузки
Фланец										Базовый рейтинг нагрузки
я мм	Дф мм	K мм	t мм	Дп мм	Х мм	У мм	Z мм			Динамика C n	Статический Ведущий
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1180
8	54	42	8	43	5.5	9	5.1	15	15	882	1370
8	62	50	8	51	5.5	9	5.1			980	1570
10	74	58	10	60	6.6	11	6.1			1570	2740
10	82	64	10	67	6.6	11	6.1	20	20	1670	3140
13	96	75	13	78	9	14	8.1			2160	4020
13	116	92	13	98	9	14	8.1			3820	7 940
18	134	106	18	112	11	17	11.1	25	25	4700	10000

LMHP ··· UU (Смола)

Этот тип представляет собой серию метрических измерений, широко используемые в Азии и других странах.

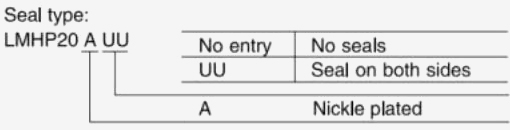

Все модели могут быть сделаны с помощью Nicklelated в соответствии с требованиями клиентов, с функцией Rust-Roof.

Номинальный вал диаметр мм	LMHP ··· UU	Масса (g)	Основные измерения и терпимость
			доктор		Дюймовый		L
			мм	Толерантность мкм	мм	Толерантность мкм	мм	Толерантность мкм
6	LMHP6UU	21	6	0 -9	12	0 -13	19	± 300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2 037	50		80		100

Основные измерения и терпимость									Эксцентриситет мкм	Квадратность мкм	Базовый рейтинг нагрузки
Фланец											Базовый рейтинг нагрузки
я мм	Дф мм	W.. мм	t мм	A мм	F мм	Х мм	У мм	Z мм			Динамика CN	Статический Кондиционер
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1370
8	62	46	8	40	32	5.5	9	5.1			980	1570
10	74	51	10	49	35	6.6	11	6.1			1570	2740
10	82	58	10	55	38	6.6	11	6.1	20	20	1670	3140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4020
13	116	86	13	80	56	9	14	8.1			3820	7 940

LMHP ··· GA (высокотемперационный устойчивый

Этот тип представляет собой серию метрических измерений, широко используемые в Азии и других странах.

Все модели могут быть сделаны с помощью Nicklelated в соответствии с требованиями клиентов, с функцией Rust-Roof.


LMHP ··· GA

Номинальный вал диаметр мм	LMHP ··· GA	Масса (g)	Основные измерения и терпимость
			доктор		Дюймовый		L
			мм	Толерантность мкм	мм	Толерантность мкм	мм	Толерантность мкм
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	± 300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1 065	40	0 -12	60	0 -22	80
50	LMHP50GA	2 037	50		80		100

Основные измерения и терпимость									Эксцентриситет мкм	Квадратность мкм	Базовый рейтинг нагрузки
Фланец											Базовый рейтинг нагрузки
я мм	Дф мм	W мм	t мм	A мм	F мм	Х мм	У мм	Z мм			Динамика C n	Статический Ведущий
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1370
8	62	46	8	40	32	5.5	9	5.1			980	1570
10	74	51	10	49	35	6.6	11	6.1			1570	2740
10	82	58	10	55	38	6.6	11	6.1	20	20	1670	3140
13	96	66	13	64	45	9	14	8.1	20	20	2160	4020
13	116	86	13	80	56	9	14	8.1			3820	7,940

Состав и свойства материала
Материал	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Плотность	8.0	8.9	7.8	8.9	8.0
Твердость HB	>210	>70	>150	>95	>250
Предел прочности Н/мм²	>750	>200	>600	>260	>800
Предел текучести Н/мм²	>450	>90	>260	>150	>450
Удлинение%	>12	>15	>10	>৪	>800
Коэффициент линейного расширения 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Предельная температура ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Макс. Нагрузка Н/мм²	100	60	50	70	120
Макс. Скорость (сухая) м/мин	15	10	20	10	15
Макс.PV Н/мм²*м/мин	200	60	60	80	200
Сжатие остаточной деформации 300 Н/мм²	<0,01	<0,05	<0,04	<0,05	<0,05
* Имеется большой спрос на специальные материалы.

Обмен базовыми материалами
Коды материалов	Китайские бренды ГБ1176-87	Международный ИСО 1338	Германия DIN	Япония ДЖИС	Америка АСТМ(УНС)	Англия БС	Италия ДжМ	Применимые условия
JDB литая бронза	ЗЦуЦн25АИ5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 Г-CuZn25AI5	H5102 CAC304	Б30-92 C86300	ХТБ2	ДЖМ18-1	Высокая нагрузка, низкая скорость Часто используется
JDB-1Бронза	ЗЦуСн5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	Б30-92 C83600	LG2	ДЖМ7-15	Средняя нагрузка, низкая скорость Часто используется
JDB-2Бронза	ZCuAI9Fe4 Ni4Mn2	GcuAI10 ФеНиС	DIN17656 G-CuAI10Ni	H5114 АИБК3	Б30-92 C95500	АБ2	ДЖМ3-15	Средняя нагрузка, средняя скорость, широко используется
JDB-3Бронза	ЗЦуСн12		G-CuSn12	CAC503B	Б30-92 С90800	ПБ2	ДЖМ1-15	Средняя нагрузка, низкая скорость, широко используется
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 Г-CuZn25AI5	H5102 CAC304	Б30-92 C86300	ХТБ2	ДЖМ18-1	Слишком высокая нагрузка, низкая скорость, используется высокая нагрузка

Твердая смазка
Смазка	Функции	Типичное применение
SL1 Графитовая добавка	Отличная стойкость к химическим веществам атаки и низкое трение, предел температуры 400 ℃	Костюм для общих машин и под атмосферой
SL4 ПТФЭ добавить	Минимальное трение и хорошая смазка водой, предел температуры 300 ℃.	Корабль, гидротурбина, газовая турбина и т.д.
